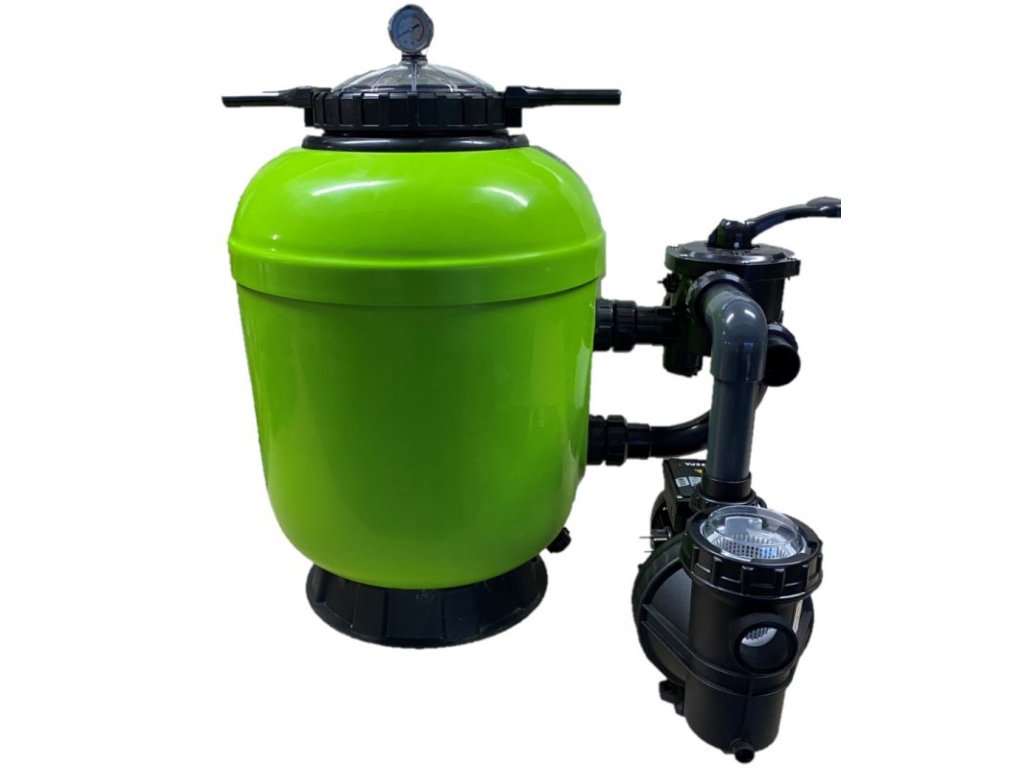

Filtrační jednotka SMG 500 NOX 100 15M, 12m2/h

Technický popis včetně rozměrů: Filtrační jednotka SMG 500 s čerpadlem NOX 100 15M (12 m³/h)

Filtrační jednotka v sestavě SMG 500 a ESPA NOX 100 15M je robustní a výkonná sestava určená pro efektivní čištění vody v soukromých bazénech středních a větších velikostí. Tento komplet spojuje mimořádně odolnou laminátovou filtrační nádobu s osvědčeným a spolehlivým samonasávacím čerpadlem, což zaručuje dlouhodobý bezproblémový provoz a vysokou kvalitu filtrace.

1. Filtrační nádoba SMG 500 (laminátová)

Jádrem systému je vysoce kvalitní filtrační nádoba vyrobená z laminátu, která se vyznačuje vynikající mechanickou odolností a dlouhou životností.

• Typ nádoby: Laminátová písková filtrace s bočním ventilem (SIDE).

• Materiál: Sklolaminát (polyesterová pryskyřice vyztužená skelnými vlákny). Tento materiál je plně rezistentní vůči korozi, UV záření a působení bazénové chemie, včetně slané vody.

• Konstrukce: Nádoba je vybavena velkým průhledným víkem z polykarbonátu, které umožňuje snadnou vizuální kontrolu stavu a znečištění filtračního média. Víko je zajištěno pro dokonalou těsnost.

• Kapacita filtračního média: 100 kg křemičitého písku (doporučená zrnitost 0,6 – 1,2 mm) nebo odpovídající množství alternativních médií (filtrační sklo, AFM®).

• Maximální provozní tlak: 2,5 bar.

• Doporučený objem bazénu: Ideální pro bazény o objemu až 60 m³.

2. Filtrační čerpadlo ESPA NOX 100 15M

Jedná se o klasické, jednorrychlostní samonasávací čerpadlo, které je známé svou spolehlivostí, tichým chodem a robustní konstrukcí.

• Filtrační výkon: 12 m³/h (při vodním sloupci 8 m).

• Příkon: 0,80 kW.

• Napětí: 230 V / 50 Hz.

• Typ čerpadla: Jednostupňové, samonasávací s velkokapacitním předfiltrem.

• Materiály: Tělo čerpadla je vyrobeno z odolného technopolymeru, hřídel motoru z kvalitní nerezové oceli (AISI 420/431) a je utěsněna grafitovou mechanickou ucpávkou.

• Předfiltr: Integrovaný velký koš na hrubé nečistoty s průhledným víkem pro snadnou kontrolu a čištění.

• Kompatibilita: Čerpadlo je plně kompatibilní pro použití se sladkou i slanou vodou v bazénu.

• Připojení: Šroubení pro lepení PVC potrubí o průměru 50 mm.

3. Šesticestný ventil

Standardní součástí sestavy je manuální šesticestný ventil pro řízení všech základních funkcí filtrace.

• Typ ventilu: 6-cestný boční ventil (SIDE mount).

• Připojení: Pro potrubí o průměru 50 mm (1 1/2").

• Funkce: Filtrace, Zpětný proplach, Výplach, Odpad, Cirkulace, Zavřeno.

Rozměry

• Filtrační nádoba SMG 500:

  • Průměr (A): 500 mm

  • Celková výška (B): cca 830 mm

• Celkové prostorové nároky sestavy:

  • Pro instalaci kompletní jednotky (nádoba na společném podstavci s čerpadlem) je nutné počítat s půdorysem přibližně 900 x 750 mm.

  • Celková výška sestavy včetně ventilu a potrubí je přibližně 880 mm.

(Poznámka: Celkové rozměry se mohou mírně lišit v závislosti na konkrétní propojovací sadě a uspořádání komponent na základové desce.)
