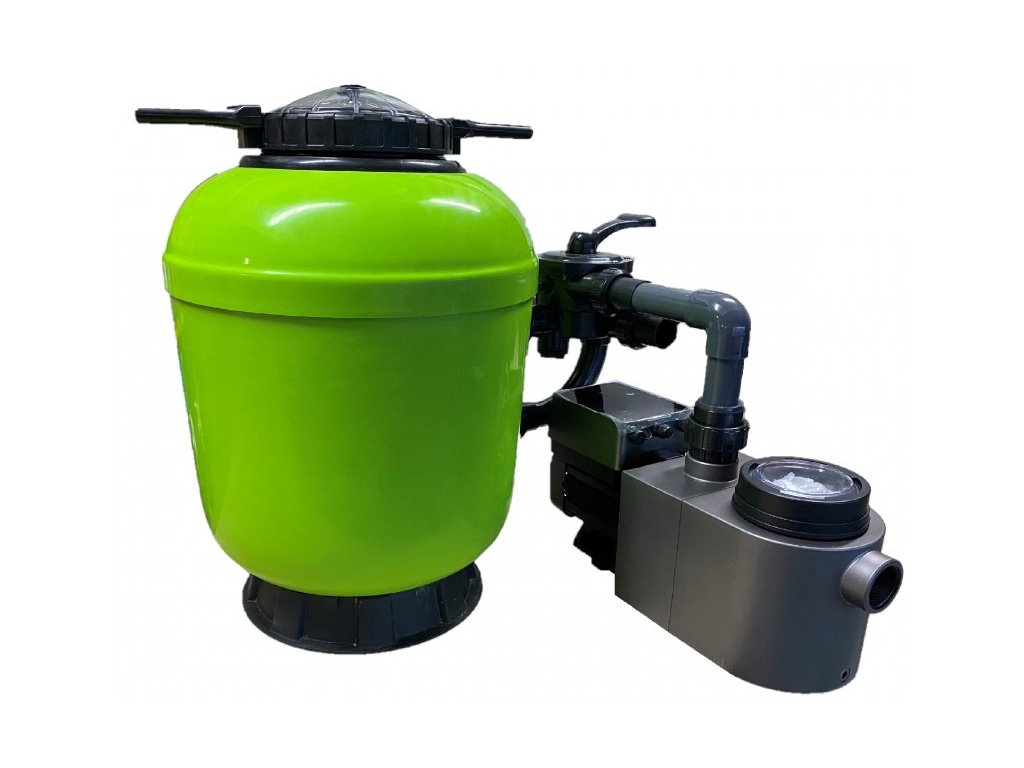

Filtrační jednotka SMG 500 IP25W

Technický popis včetně rozměrů: Filtrační jednotka SMG 500 s čerpadlem INVERPro IP25W (WiFi)

Filtrační jednotka v sestavě SMG 500 a INVERPro IP25W je vysoce kvalitní a moderní systém pro čištění vody v soukromých bazénech. Kombinuje mimořádně odolnou laminátovou filtrační nádobu s technologicky vyspělým invertorovým čerpadlem, což zaručuje dokonalou kvalitu filtrace, tichý provoz a významnou úsporu elektrické energie.

1. Filtrační nádoba SMG 500 (laminátová)

Jádrem systému je robustní filtrační nádoba vyrobená z laminátu, která se vyznačuje vysokou odolností a dlouhou životností.

• Typ nádoby: Laminátová písková filtrace s bočním ventilem (SIDE).

• Materiál: Sklolaminát (polyesterová pryskyřice vyztužená skelnými vlákny). Tento materiál poskytuje vynikající mechanickou odolnost a je plně rezistentní vůči korozi, UV záření a bazénové chemii.

• Konstrukce: Nádoba je vybavena velkým průhledným víkem z polykarbonátu, které umožňuje snadnou vizuální kontrolu filtračního média. Víko je obvykle zajištěno masivní objímkou nebo šrouby pro dokonalou těsnost.

• Kapacita filtračního média: 100 kg křemičitého písku (doporučená zrnitost 0,6 – 1,2 mm) nebo odpovídající množství alternativních médií (filtrační sklo, AFM®).

• Maximální provozní tlak: 2,5 bar.

• Doporučený objem bazénu: Ideální pro bazény o objemu do 50 m³.

2. Invertorové čerpadlo INVERPro IP25W (WiFi)

Srdcem a technologickou předností této sestavy je inteligentní samonasávací čerpadlo s plně invertorovým řízením.

• Technologie: Full Inverter – plynulá regulace otáček motoru a výkonu v reálném čase. Umožňuje nastavit přesný filtrační výkon dle aktuální potřeby (běžná filtrace, vysávání, zpětný proplach, solární ohřev).

• Průtok: Plynule nastavitelný v rozsahu cca 8 – 26 m³/h.

• Příkon: Variabilní, od 0,09 kW (90 W) do 1,1 kW v závislosti na nastaveném výkonu. V běžném filtračním režimu (při nižších otáčkách) dosahuje úspory energie až 80 % oproti standardním jednorrychlostním čerpadlům.

• Hlučnost: Extrémně tichý provoz. Při běžném filtračním výkonu se hlučnost pohybuje na úrovni 36 dB(A) v 1 metru, což je srovnatelné s moderní chladničkou.

• Ovládání:

  • Dotykový displej: Intuitivní ovládací panel přímo na čerpadle pro snadné nastavení, monitoring aktuálního průtoku a spotřeby energie.

  • WiFi konektivita: Integrovaný WiFi modul umožňuje plnohodnotné dálkové ovládání a monitoring přes mobilní aplikaci InverFlow.

• Funkce: Měkký start pro ochranu motoru, rychlá volba pro zpětný proplach (Backwash) jedním dotykem, programovatelné časovače.

• Kompatibilita: Vhodné pro sladkou i slanou vodu (do koncentrace soli 5 g/l).

• Připojení: Šroubení pro lepení PVC potrubí o průměru 63 mm.

• Stupeň krytí: IP55.

3. Šesticestný ventil

Standardní součástí sestavy je manuální šesticestný ventil pro řízení všech základních funkcí filtrace.

• Typ ventilu: 6-cestný boční ventil (SIDE mount).

• Připojení: Zpravidla pro potrubí o průměru 50 mm (1 1/2").

• Funkce: Filtrace, Zpětný proplach, Výplach, Odpad, Cirkulace, Zavřeno.

Rozměry

• Filtrační nádoba SMG 500:

  • Průměr (A): 500 mm

  • Celková výška (B): cca 830 mm

• Celkové prostorové nároky sestavy:

  • Pro instalaci kompletní jednotky (nádoba na podstavci s čerpadlem) je nutné počítat s půdorysem přibližně 900 x 750 mm.

  • Celková výška sestavy je přibližně 880 mm.

(Poznámka: Celkové rozměry se mohou mírně lišit v závislosti na konkrétní propojovací sadě a uspořádání komponent na základové desce.)
