Filtrace TOP VF 500 NOX 15M

Technický popis: Filtrační jednotka TOP VF 500 s čerpadlem NOX 15M

Filtrační jednotka TOP VF 500 s výkonným samonasávacím čerpadlem NOX 15M (často označovaným také jako ESPA NOX 100 15M) představuje osvědčenou a vysoce účinnou sestavu pro čištění vody v soukromých bazénech o objemu až 60 m³. Tento komplet je navržen s důrazem na spolehlivost, vysokou kvalitu filtrace a dlouhou životnost.

Klíčové vlastnosti a specifikace

Filtrační nádoba TOP VF 500

• Typ nádoby: Kvalitní písková filtrační nádoba s horním umístěním 6-cestného ventilu.

• Průměr nádoby: 508 mm

• Materiál: Nádoba je vyrobena z vysokohustotního polyethylenu (HDPE), který zajišťuje mimořádnou odolnost proti mechanickému poškození a bazénové chemii.

• Maximální provozní tlak: Konstrukce nádoby je dimenzována na vysoký tlak až 4 bary.

• Filtrační médium:

  • Množství: Vyžaduje náplň 95 - 100 kg filtračního písku.

  • Doporučená zrnitost: 0,4 - 0,8 mm. Lze použít i alternativní filtrační média jako je filtrační sklo.

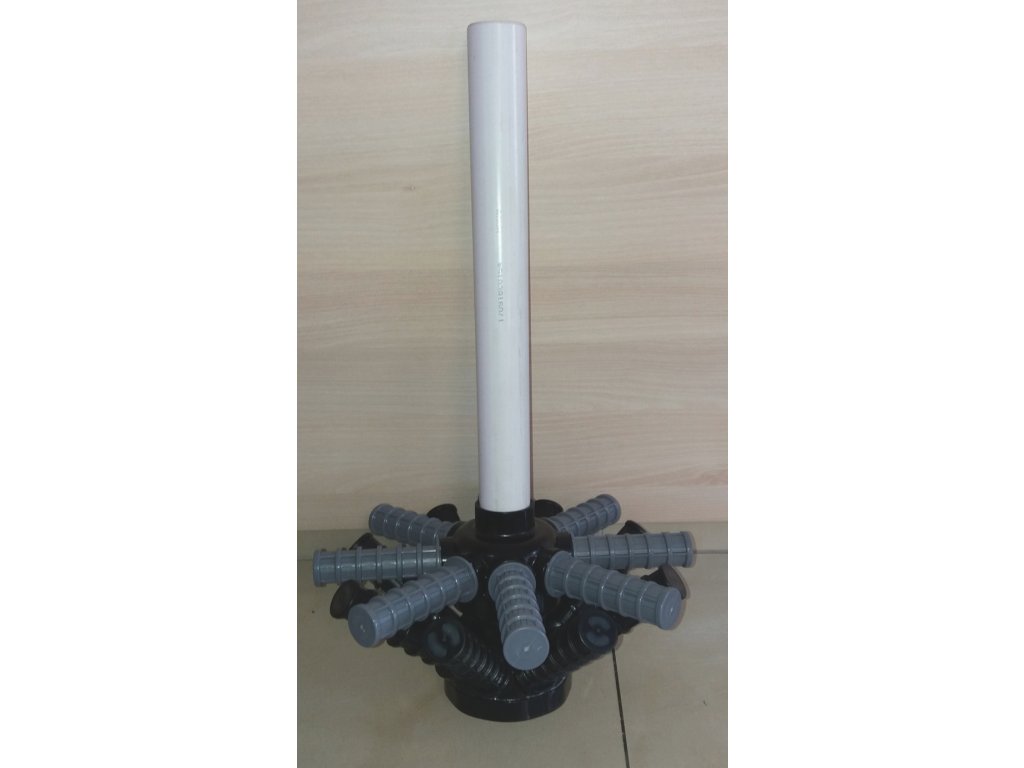

• Vnitřní uspořádání: Nádoba je vybavena inovativním dvojitým filtračním křížem na dně. Toto řešení zvětšuje aktivní filtrační plochu o přibližně 30 % oproti standardním systémům, což vede k efektivnějšímu zachytávání nečistot a prodlužuje intervaly mezi nutným praním filtru (zpětným proplachem).

• Ventil: Součástí je 6-cestný horní ventil, který umožňuje snadné ovládání všech standardních provozních režimů:

  • FILTRACE: Běžný čisticí cyklus.

  • ZPĚTNÝ PROPLACH: Čištění filtračního písku.

  • VÝPLACH: Usazení písku po proplachu.

  • VYPOUŠTĚNÍ: Odčerpání vody z bazénu.

  • CIRKULACE: Proudění vody mimo filtrační nádobu.

  • ZAVŘENO: Uzavření všech cest.

Filtrační čerpadlo NOX 15M (ESPA NOX 100 15M)

• Typ čerpadla: Jednostupňové, samonasávací čerpadlo, schopné nasát vodu i pokud je umístěno nad úrovní hladiny bazénu.

• Filtrační výkon: 12 m³/h (při standardním vodním sloupci 8 m).

• Příkon: 0,85 kW

• Napětí: 230 V / 50 Hz

• Materiály: Tělo čerpadla je vyrobeno z odolného technopolymeru, hřídel motoru z kvalitní nerezové oceli (AISI 420/431) a je utěsněna grafitovou mechanickou ucpávkou pro zajištění dlouhé životnosti.

• Předfiltr: Čerpadlo je vybaveno velkokapacitním košíkem pro zachytávání hrubých nečistot (listí, vlasy), který je chráněn průhledným víkem pro snadnou vizuální kontrolu zaplnění.

• Kompatibilita: Čerpadlo je plně kompatibilní pro použití se sladkou i slanou vodou v bazénu (běžná úprava pomocí salinátoru).

Provozní parametry a připojení

• Doporučený objem bazénu: Ideální pro bazény o objemu do 60 m³.

• Připojení: Všechny vstupy a výstupy (sání čerpadla, výtlak čerpadla i odpad z ventilu) jsou uzpůsobeny pro lepení PVC trubek nebo flexi hadic o průměru 50 mm.

• Maximální teplota vody: 40 °C.

• Dodávka: Sestava je obvykle dodávána v rozloženém stavu a obsahuje filtrační nádobu, čerpadlo, 6-cestný ventil, manometr a propojovací potrubí mezi ventilem a čerpadlem.

Tato filtrační jednotka představuje spolehlivé řešení pro udržení čisté a zdravé vody ve vašem bazénu, které kombinuje vysoký výkon s robustní konstrukcí a technologickými vylepšeními pro maximální efektivitu.
